ご使用前にご確認していただきたいこと

■屋外用ＬＥＤフィールドライトをご使用になる前に、商品(部品も)全て揃っているかをご確認ください。

設置方法

①本体カバーのフタを開け、直菅形LEDランプをランプソケット(電源)に取つけてください。
②直菅形LEDの(電源端)と印字されている側をランプソケット(電源)側にはめ込み、電源端の印字が見える位置まで回転させてください。
屋外用ＬＥＤ照明本体カバーのフタを開け、直管形ＬＥＤランプをソケットに取り付けている画像
③LEDランプを取り付け後カバーを閉じ、カバー留め具で固定してからご使用ください。

取り付け金具の設置方法

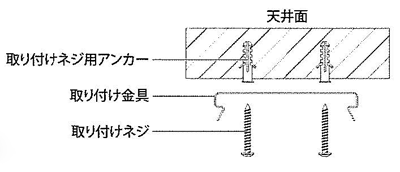

①取り付け金具を設置したい場所(天井・壁・柱など)にネジで固定する。

屋外用フィールドライトに取り付け金具のパーツ

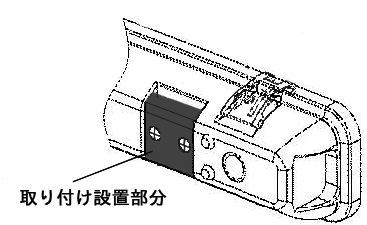

②本体背面にあるカバー留め具を取り付け金具へ、しっかりとはめこむ。
屋外用フィールドライトに取り付け金具の取り付け方

③最後にソケットを電源（コンセント）に差してご使用ください。

簡易的な設置の仕方

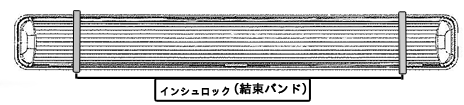

■最も簡単な取付け方法として、結束バンドを使用し
フィールドライトを金網や格子などに巻きつけて設置することもできます。

保証とアフターサービスについて

■保証期間
保証期間は、
防水器具が２年間、LED蛍光灯が３年間です。
保証期間中に故障が起きた場合は、お買い上げの販売店にご連絡ください。
２４時間連続使用でも、同じ期間を保証いたします。

■保証期間経過後の修理について
修理により製品の機能が維持できる場合には、ご要望により有料にて修理いたします。

■アフターサービスについて
ご不明な点はお問い合わせフォームよりお問い合わせください。

IP規格について

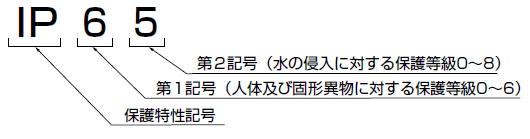

IPとは、IEC(国際電気標準会議)によって定められている防水・防塵の保護規格で、
IPに続く２ケタの数字の左側が防塵等級を、右側が防水等級を表しています。

例えば
「IP65」という表記がある場合に、左側の第１記号「６」は防塵等級が6級を、
右側の第２記号「５」は防水等級の5級をクリアしていることを示しています。

第1記号で示される「固形物」に対する保護等級（防塵についての保護等級）

保護等級（第１記号）	人体および固形異物に対する保護の程度
0	特に保護なし。
1	直径50mm以上の固形物が中に入らない。
2	直径12.5mm以上の固形物が中に入らない。（指程度を想定）
3	直径2.5mm以上のワイヤーや固形物が中に入らない。
4	直径1mm以上のワイヤーや固形物が中に入らない。
5	有害な影響が発生するほどの粉塵が中に入らない。（防塵形）
6	粉塵が中に入らない。（耐塵形）

第2記号で示される「水」に対する保護等級

保護等級（第２記号）	水の侵入に対する保護の程度
0	特に保護なし。
1	鉛直に落下する水滴によって有害な影響をうけない。（防滴I形）
2	取付位置から15°の範囲で落下する水滴によって有害な影響をうけない。（防滴II形）
3	鉛直から60°の範囲で落下する水滴によって有害な影響をうけない。（防雨形）
4	あらゆる方向からの水の飛沫によっても有害な影響をうけない。（防まつ形）
5	あらゆる方向からの噴流水によっても有害な影響を受けない。（防噴流形）
6	あらゆる方向からの強力な噴流水による有害な影響を受けない。（耐水形）
7	一時的に一定水圧の条件に水没しても内部に浸水することがない。（防浸形）
8	7等級より厳しい条件下で継続的に水没しても内部に浸水することがない。（水中形）
